| XHZ-630A～XHZ-2000A 型地基尺寸 |
型號 |
L |
B |
A |
A1 |
A2 |
D |
D1 |
D2 |
地腳螺栓 |
A3 |
A4 |
C |
d |
d1 |
XHZ-630A |
6500 |
2180 |
1052 |
1178 |
1560 |
350 |
590 |
910 |
M16 |
M24 |
550 |
0 |
2380 |
XHZ-800A |
7000 |
2360 |
1477 |
1550 |
1550 |
600 |
720 |
910 |
M16 |
M30 |
779 |
0 |
2690 |
XHZ-1000A |
7500 |
2500 |
1688 |
1880 |
1550 |
600 |
720 |
1050 |
M16 |
M36 |
779 |
0 |
2790 |
XHZ-1250A |
8100 |
2750 |
1990 |
1610 |
1950 |
600 |
720 |
1200 |
M20 |
M36 |
817 |
190 |
3050 |
XHZ-1600A |
8800 |
3000 |
1941 |
2000 |
2200 |
600 |
930 |
1300 |
M20 |
M36 |
817 |
0 |
3400 |
XHZ-2000A |
9700 |
3080 |
2380 |
1970 |
2200 |
650 |
930 |
1300 |
M20 |
M36 |
938 |
230 |
3890 |
|
| |
型號 |
C1 |
H1 |
H2 |
A7 |
A6 |
L2 |
C2 |
L1 |
C3 |
C4 |
C5 |
B1 |
R |
XHZ-630A |
350 |
15 |
100 |
1550 |
780 |
150 |
500 |
2850 |
260 |
400 |
220 |
570 |
250 |
XHZ-800A |
390 |
30 |
26 |
1903 |
820 |
120 |
500 |
3100 |
50 |
400 |
100 |
640 |
250 |
XHZ-1000A |
390 |
55 |
26 |
1850 |
890 |
224 |
550 |
3400 |
520 |
170 |
3200 |
630 |
340 |
XHZ-1250A |
450 |
27 |
100 |
1800 |
930 |
170 |
620 |
3340 |
750 |
300 |
300 |
680 |
400 |
XHZ-1600A |
540 |
67 |
120 |
2100 |
1092 |
170 |
660 |
3766 |
650 |
450 |
300 |
815 |
400 |
XHZ-2000A |
570 |
82 |
1300 |
2370 |
1120 |
280 |
730 |
4100 |
840 |
370 |
350 |
950 |
400 |
|
| |
| 電氣元件接線位置參數坐標尺寸 |
元件
名稱 |
型號 |
XHZ-630 |
XHZ-630A |
XHZ-800 |
XHZ-800A |
XHZ-1000 |
XHZ-1000A |
坐標 |
X |
Y |
Z |
X |
Y |
Z |
X |
Y |
Z |
X |
Y |
Z |
X |
Y |
Z |
X |
Y |
Z |
電動機（1） |
2354 |
-2100 |
360 |
2250 |
-2100 |
250 |
800 |
-2055 |
200 |
800 |
-2055 |
200 |
2685 |
-2400 |
250 |
2685 |
-2540 |
250 |
電動機（2） |
754 |
-2100 |
360 |
700 |
-2100 |
250 |
2300 |
-2055 |
200 |
2300 |
-2055 |
200 |
835 |
-2400 |
250 |
835 |
-2540 |
250 |
蒸汽電磁閥 |
-2500 |
1290 |
1060 |
-2200 |
1250 |
1100 |
-2200 |
1300 |
800 |
-2200 |
1300 |
800 |
-3000 |
1600 |
800 |
-3000 |
1600 |
800 |
水路電磁閥 |
-1000 |
-1600 |
320 |
-2300 |
-1450 |
800 |
-800 |
-1500 |
400 |
-2700 |
-1300 |
400 |
-1370 |
-1800 |
610 |
-3300 |
-1390 |
610 |
油箱溫度計(1) |
2950 |
-1090 |
1100 |
3350 |
390 |
500 |
2150 |
-1180 |
1150 |
2150 |
1180 |
1150 |
3750 |
350 |
500 |
3750 |
350 |
500 |
油箱溫度計(2) |
3250 |
390 |
500 |
3950 |
-1150 |
1100 |
3500 |
350 |
500 |
3500 |
350 |
500 |
3400 |
-1250 |
1200 |
3400 |
-1250 |
1200 |
二位五通氣動閥 |
- |
- |
- |
-3330 |
-3450 |
800 |
- |
- |
- |
-3350 |
-3350 |
2500 |
- |
- |
- |
-4200 |
-2750 |
800 |
|
| |
元件
名稱 |
型號 |
XHZ-1250 |
XHZ-1250A |
XHZ-1600 |
XHZ-1600A |
XHZ-2000 |
XHZ-2000A |
坐標 |
X |
Y |
Z |
X |
Y |
Z |
X |
Y |
Z |
X |
Y |
Z |
X |
Y |
Z |
X |
Y |
Z |
電動機（1） |
2756 |
-2340 |
350 |
2860 |
2700 |
200 |
3202 |
-2580 |
370 |
3000 |
-2950 |
370 |
1100 |
-3000 |
600 |
1300 |
-3500 |
600 |
電動機（2） |
790 |
-2340 |
350 |
900 |
-2700 |
200 |
702 |
-2580 |
370 |
900 |
-2950 |
370 |
3600 |
-3000 |
600 |
3600 |
-3500 |
600 |
蒸汽電磁閥 |
-2900 |
1550 |
800 |
-2900 |
1550 |
800 |
-3500 |
1800 |
950 |
-3500 |
1800 |
950 |
-3800 |
1900 |
810 |
-3800 |
1900 |
810 |
水路電磁閥 |
-1400 |
-1900 |
350 |
-2800 |
-1600 |
900 |
-1360 |
-2000 |
670 |
-3300 |
-1800 |
670 |
-1800 |
-2260 |
1000 |
-3750 |
-1940 |
1200 |
油箱溫度計(1) |
4150 |
360 |
350 |
4050 |
360 |
350 |
4500 |
300 |
600 |
4500 |
300 |
600 |
5000 |
300 |
650 |
5000 |
300 |
650 |
油箱溫度計(2) |
3800 |
-1400 |
1250 |
3800 |
1400 |
1250 |
4000 |
-1600 |
1300 |
4000 |
-1600 |
1300 |
4550 |
-1700 |
1300 |
4550 |
-1700 |
1300 |
二位五通氣動閥 |
- |
- |
- |
-4400 |
2800 |
800 |
- |
- |
- |
-5000 |
-3000 |
800 |
- |
- |
- |
-5100 |
-3500 |
800 |
|
| |

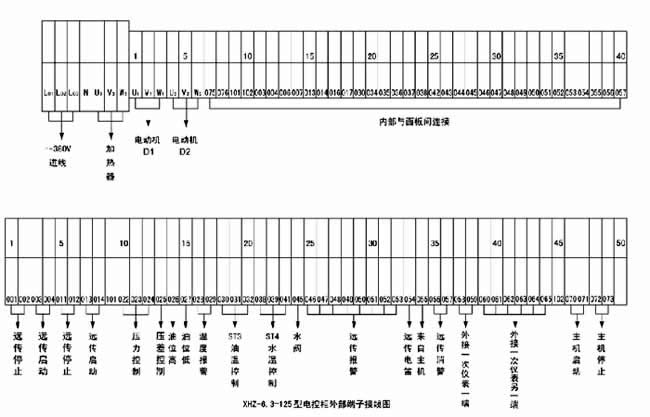

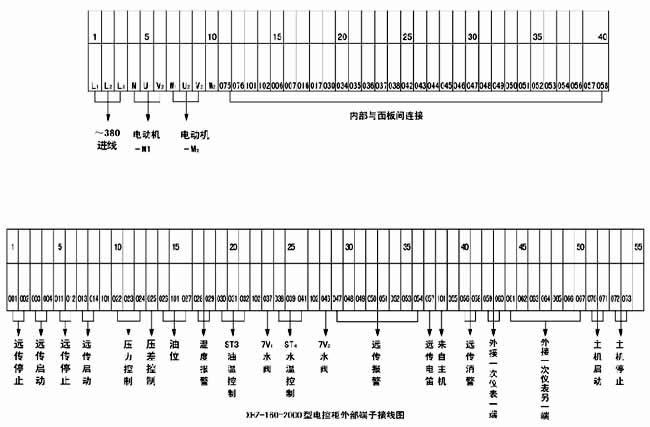

| 六、端子接線圖 |
|
|
| |

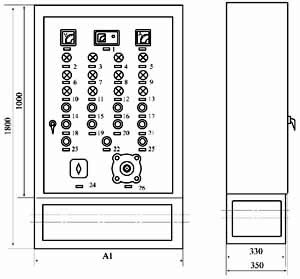

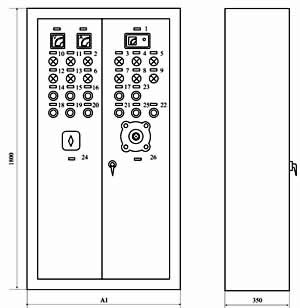

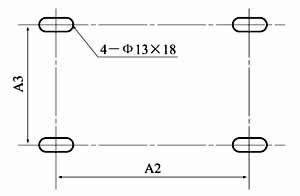

| 七、電控柜 |
|
|
尺寸 |
型號 |
XHZ-6.3～XHZ-500 |
XHZ-630～XHZ-2000
XHZ-630A～XHZ-2000A |
A1 |
650 |
800 |
A2 |
510 |
620 |
A3 |
290 |
290 |
XHZ-6.3～XHZ-500
XHZ-630～XHZ-2000 型電控柜
XHZ-630A～XHZ-2000A
|
|
| |
| 八、儀表盤 |

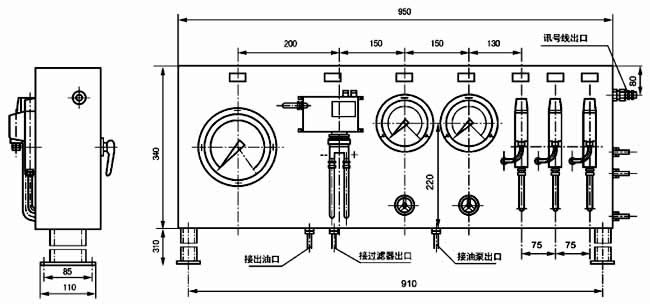

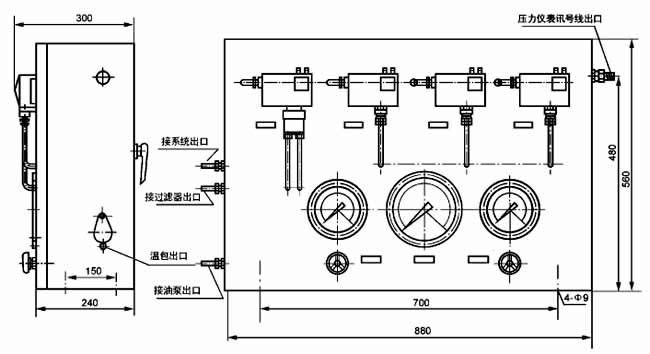

| 儀表盤外形尺寸 |
|
|
| |
| |
| |
|
| |
|
